16-256路工控級電話錄音儀(AF系列)

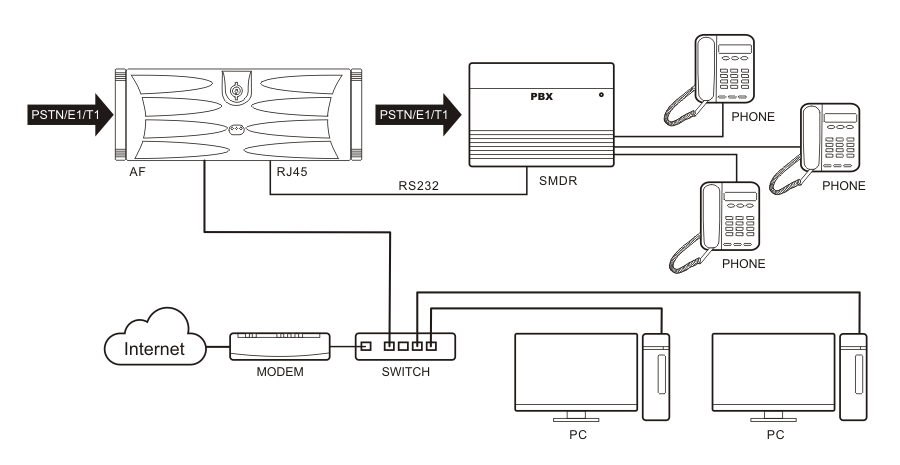

系統架構

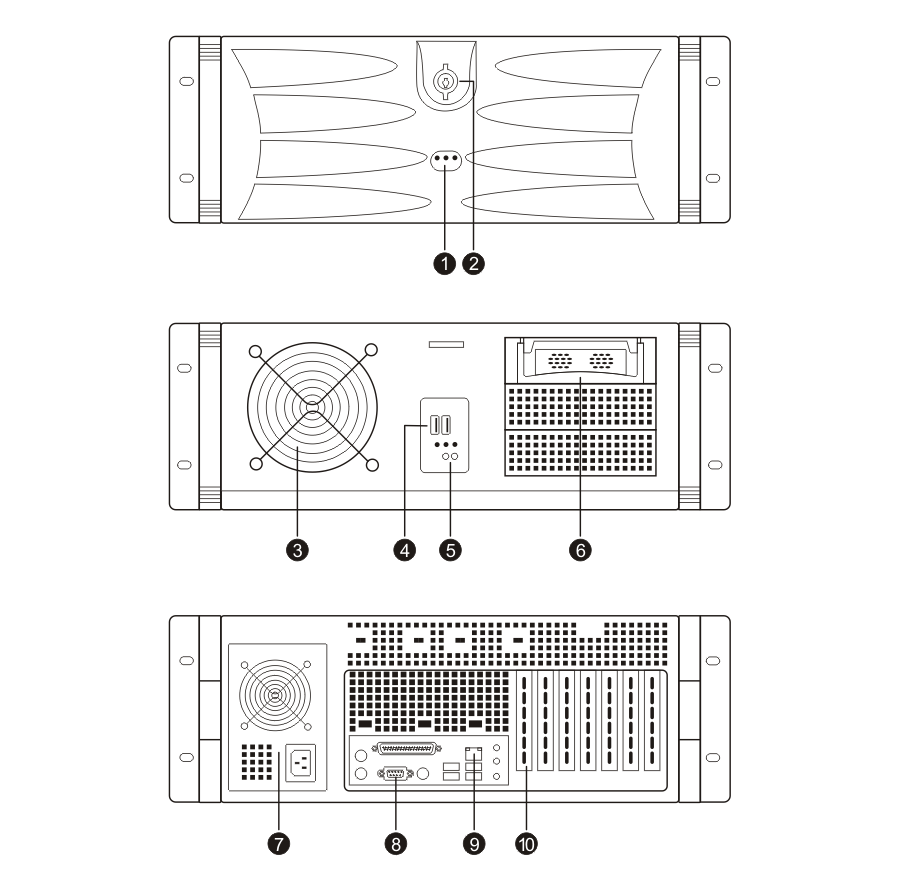

外觀介紹
| 1 | 設備工作指示燈硬盤讀寫指示燈 | 2 | 前擋板上鎖 |
|---|---|---|---|
| 3 | 風扇 | 4 | USB口軟件升級數據臨時存儲 |
| 5 | 電源指示燈硬盤讀寫指示燈 | 6 | 硬盤盒 |
| 7 | 電源 | 8 | SMDR連接口連接交換機獲取SMDR數據 |
| 9 | RJ45網口 | 10 | PCI卡槽(模擬錄音卡數字E1錄音卡 PCI卡槽) |
規格信息
| 項目 | 規格 |
|---|---|
| 錄音端口數 | 128 |
| 錄音端口類型 | RJ45 |
| 顯示屏類型 | 無，可外接標準VGA顯示器 |
| 錄音存儲格式 | ADPCM 32Kbps/S |
| 單位儲存空間錄音時間 | 1GB可錄音70小時 |
| 最大支援儲存空間 | 4TB硬盤(可錄音28萬小時) |
| 出廠儲存容量 | 1TB硬盤(可錄音7萬小時) |
| 錄音啟動模式 | 壓控，聲控，鍵控 |
| 提機電壓檢測范圍 | 3-30V |
| 掛機電壓檢測范圍 | 10-80V |
| 支持CID類型 | DTMF/FSK |
| CID檢測靈敏度范圍 | 0 dB to –32dB |
| 錄音頻率范圍 | 100 Hz to 3400 Hz |
| 輸入阻抗 | AC： 100K，DC：5.1M |
| 信噪比 | >60dB |
| 串音比 | >70dB |
| 電源電壓范圍 | AC110V-220V/50Hz |
| 額定功率 | 220W |
| 工作溫度 | 0℃ to 40℃ |
| 工作濕度 | 10% to 90 % |
| 網絡接口類型 | RJ-45 |
| 尺寸 | 51cm*50cm*19cm |
| 凈重 | 13kg |
型號說明
| 機箱外型 | P | X | Q | S | R | ||
|---|---|---|---|---|---|---|---|
| 舉例/說明 | AF | PSTN數 | E1卡數 | SIP數 | 說明 | ||
| AF32X1S16 | AF | 32 | X | 1 | S | 16 | 32線PSTN 1路E1 16路SIP |
| AFX2 | AF | X | 2 | S | 2路E1 |
