8-16路電話錄音儀(DR系列)

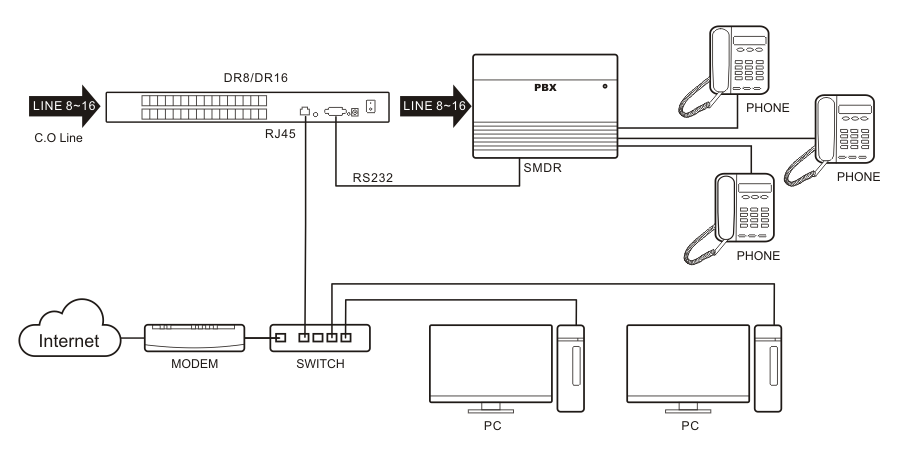

系統架構

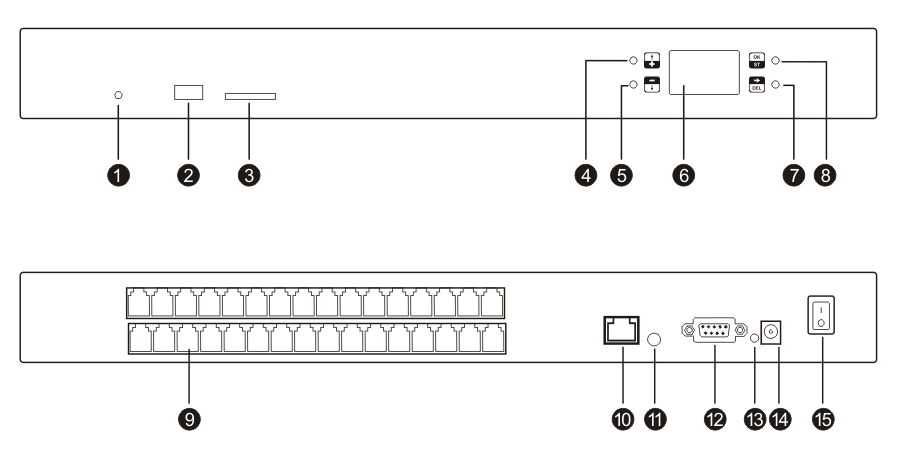

外觀介紹
| 1 | 電源指示燈:正常情況下紅色常亮錄音數據存儲SD卡時候會閃爍 | 2 | USB: 軟件升級記錄存儲(在沒有硬盤的情況下臨時存儲) |
|---|---|---|---|
| 3 | SD卡:可用于記錄存儲軟件升級 | 4 | 功能鍵 |
| 5 | 功能鍵 | 6 | LCD |
| 7 | 功能鍵 | 8 | 功能鍵 |
| 9 | RJ11電話線接口: LINE1，PHONE1為一組一進一出 | 10 | RJ45網口 |
| 11 | 音訊輸出口 Audio 3.5 | 12 | 交換機SMDR 連接口 |
| 13 | 交換機SMDR數據讀寫指示燈有數據讀寫會閃燈正常亮紅色燈 | 14 | 電源連界面 DC19V 3.5A |
| 15 | 設備電源開關 |
規格信息
| 項目 | 規格 |
|---|---|
| 錄音端口數 | 8，16 |
| 錄音端口類型 | RJ11 |
| 顯示屏類型 | 1.8寸黑白顯示屏點陣128*46 |
| 錄音存儲格式 | ADPCM 32Kbps/S |
| 單位儲存空間錄音時間 | 1GB可錄音70小時 |
| 最大支援儲存空間 | 1TB硬盤(可錄音7萬小時) |
| 出廠儲存容量 | 500GB硬盤(可錄音3.5萬小時) |
| 錄音啟動模式 | 壓控，聲控，鍵控，線路極性反轉 |
| 提機電壓檢測范圍 | 3-30V |
| 掛機電壓檢測范圍 | 10-80V |
| 支持CID類型 | DTMF/FSK |
| CID檢測靈敏度范圍 | 0 dB to –32dB |
| 錄音頻率范圍 | 100 Hz to 3400 Hz |
| 輸入阻抗 | AC： 100K，DC：5.1M |
| 信噪比 | >60dB |
| 串音比 | >70dB |
| 電源適配器電壓 | DC19V/3.42A |
| 額定工作電流 | 0.5A |
| 最大啟動工作電流 | 1A |
| 額定功率 | 10W |
| 工作溫度 | 0℃ to 40℃ |
| 工作濕度 | 10% to 90 % |
| 網絡接口類型 | RJ-45 |
| 尺寸 | 42.8cm*17.8cm*4.7cm |
| 凈重 | 2.53kg |
型號說明
| 型號 | 錄音端口數 | 顯示屏 | 出廠儲存容量 |
|---|---|---|---|
| R8 | 8 | 1.8寸黑白顯示屏 | 500G硬盤 |
| DR16 | 16 | 1.8寸黑白顯示屏 | 500G硬盤 |
