1-2路電話錄音儀(AJ系列)
系統架構

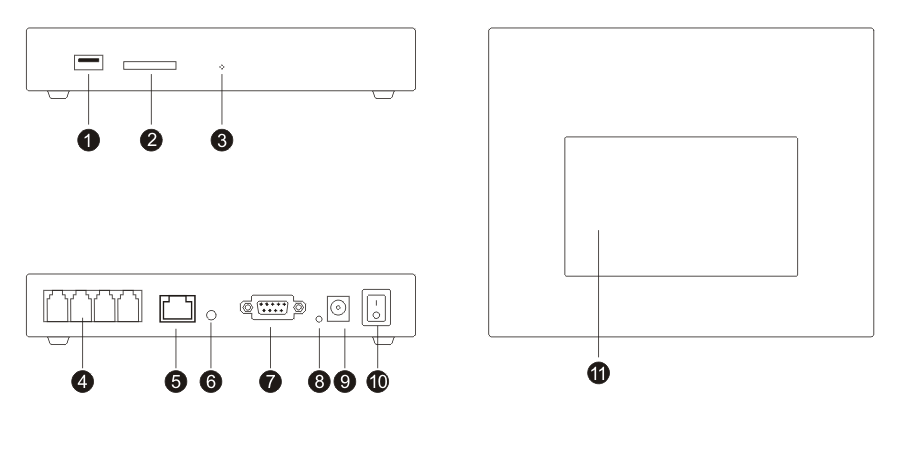

外觀介紹
| 1 | USB接口: 軟件升級記錄存儲（在沒有SD卡的情況下臨時存儲） | 2 | SD卡槽 |
|---|---|---|---|
| 3 | 電源指示燈:正常情況下紅色常亮錄音數據存儲SD卡時候會閃爍 | 4 | RJ11電話線接口 LINE1，PHONE1為一組一進一出 |
| 5 | RJ45網口 | 6 | 音訊輸出口 Audio 3.5 |
| 7 | 交換機SMDR 連接口 | 8 | 交換機SMDR數據讀寫指示燈有數據讀寫會閃燈正常亮紅色燈 |
| 9 | 電源連界面DC12V 2A | 10 | 設備電源開關 |
| 11 | 5寸顯示屏分辨率 800*480 |
規格信息
| 項目 | 規格 |
|---|---|
| 錄音端口數 | 1，2 |
| 錄音端口類型 | RJ11 |
| 顯示屏類型 | 5英寸TFT400*800顯示屏,電阻觸控屏 |
| 錄音存儲格式 | ADPCM 32Kbps/S |
| 單位儲存空間錄音時間 | 1GB可錄音70小時 |
| 最大支援儲存空間 | 64GB SD卡(可錄音4480小時) |
| 出廠儲存容量 | 8GB SD卡(可錄音560小時) |
| 錄音啟動模式 | 壓控，聲控，鍵控，線路極性反轉 |
| 提機電壓檢測范圍 | 3-30V |
| 掛機電壓檢測范圍 | 10-80V |
| 支持CID類型 | DTMF/FSK |
| CID檢測靈敏度范圍 | 0 dB to –32dB |
| 錄音頻率范圍 | 100 Hz to 3400 Hz |
| 輸入阻抗 | AC： 100K，DC：5.1M |
| 信噪比 | >60dB |
| 串音比 | >70dB |
| 電源適配器電壓 | DC12V/1.5A |
| 額定工作電流 | 0.5A |
| 最大啟動工作電流 | 1.2A |
| 額定功率 | 6W |
| 工作溫度 | 0℃ to 40℃ |
| 工作濕度 | 10% to 90 % |
| 網絡接口類型 | RJ-45 |
| 尺寸 | 18.0cm*14.3cm*3.2cm |
| 凈重 | 0.68kg |
型號說明
| 型號 | 錄音端口數 | 顯示屏 | 出廠儲存容量 |
|---|---|---|---|
| AJ1 | 1 | 無 | 8G SD卡 |
| AJ1L | 1 | 5"觸摸彩屏 | 8G SD卡 |
| AJ2 | 2 | 無 | 8G SD卡 |
| AJ2L | 2 | 5"觸摸彩屏 | 8G SD卡 |
