4-8路電話錄音儀(AQ系列)

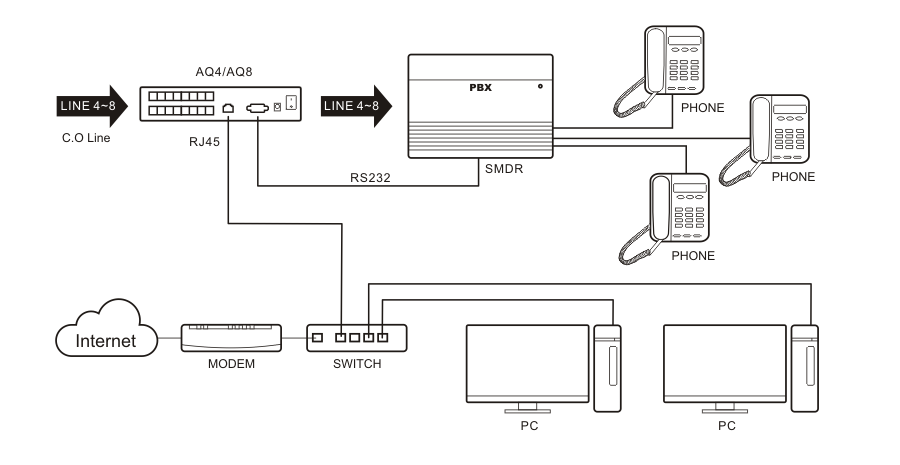

系統架構

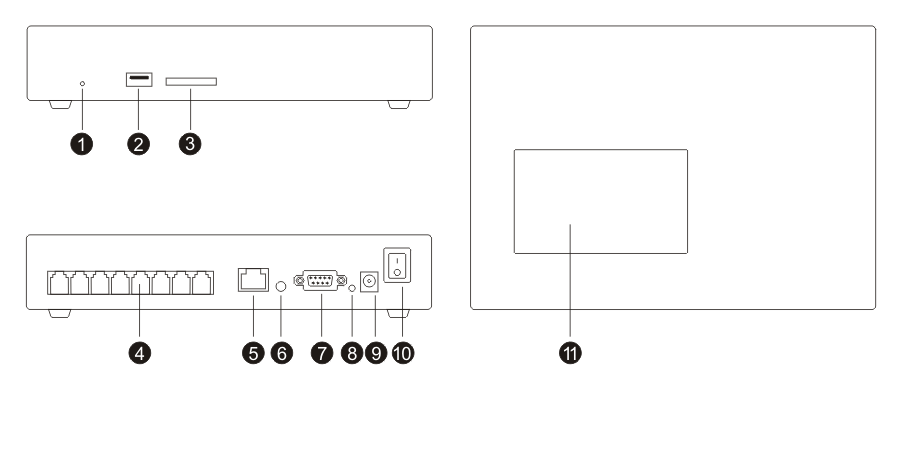

外觀介紹
| 1 | 電源指示燈正常情況下紅色常亮錄音數據存儲SD卡時候會閃爍 | 2 | USB接口軟件升級記錄存儲（在沒有SD卡或者硬盤的情況下臨時存儲） |
|---|---|---|---|
| 3 | SD卡槽 | 4 | RJ11電話線接口 LINE1，PHONE1為一組一進一出 |
| 5 | RJ45網口 | 6 | 音訊輸出口 Audio 3.5 |
| 7 | 交換機SMDR 連接口 | 8 | 交換機SMDR數據讀寫指示燈有數據讀寫會閃燈正常亮紅色燈 |
| 9 | 電源連接口硬盤版本 DC19V 3.5A SD卡版本DC12V 2A | 10 | 設備電源開關 |
| 11 | 5寸顯示屏分辨率 800*480 |
規格信息
| 項目 | 規格 |
|---|---|
| 錄音端口數 | 4，8 |
| 錄音端口類型 | RJ11 |
| 顯示屏類型 | 5英寸TFT400*800顯示屏,電阻觸控屏 |
| 錄音存儲格式 | ADPCM 32Kbps/S |
| 單位儲存空間錄音時間 | 1GB可錄音70小時 |
| 最大支援儲存空間 | 1TB硬盤(可錄音7萬小時) ，64GB SD卡(可錄音4480小時) |
| 出廠儲存容量 | 8GB SD卡(可錄音560小時)/ 500GB硬盤(可錄音3.5萬小時) |
| 錄音啟動模式 | 壓控，聲控，鍵控，線路極性反轉 |
| 提機電壓檢測范圍 | 3-30V |
| 掛機電壓檢測范圍 | 10-80V |
| 支持CID類型 | DTMF/FSK |
| CID檢測靈敏度范圍 | 0 dB to &32dB |
| 錄音頻率范圍 | 100 Hz to 3400 Hz |
| 輸入阻抗 | AC:100K，DC:5.1M |
| 信噪比 | &60dB |
| 串音比 | &70dB |
| 電源適配器電壓 | DC19V/3.42A |
| 額定工作電流 | 1A |
| 最大啟動工作電流 | 1.5A |
| 額定功率 | 20W |
| 工作溫度 | 0℃to 40℃ |
| 工作濕度 | 10% to 90 % |
| 網絡接口類型 | RJ-45 |
| 尺寸 | 25.2cm*17.6cm*4.6cm |
| 淨重 | 1.58kg |
型號說明
| 型號 | 錄音端口數 | 顯示屏 | 出廠儲存容量 |
|---|---|---|---|
| AQ4 | 4 | 無 | 8G SD卡 |
| AQ4L | 4 | 5"觸摸彩屏 | 8G SD卡 |
| AQ4LH | 4 | 5"觸摸彩屏 | 500GB硬盤 |
| AQ8 | 8 | 無 | 8G SD卡 |
| AQ8L | 8 | 5"觸摸彩屏 | 8G SD卡 |
| AQ8LH | 8 | 5"觸摸彩屏 | 500GB硬盤 |
