8-32路電話錄音儀(AK系列)

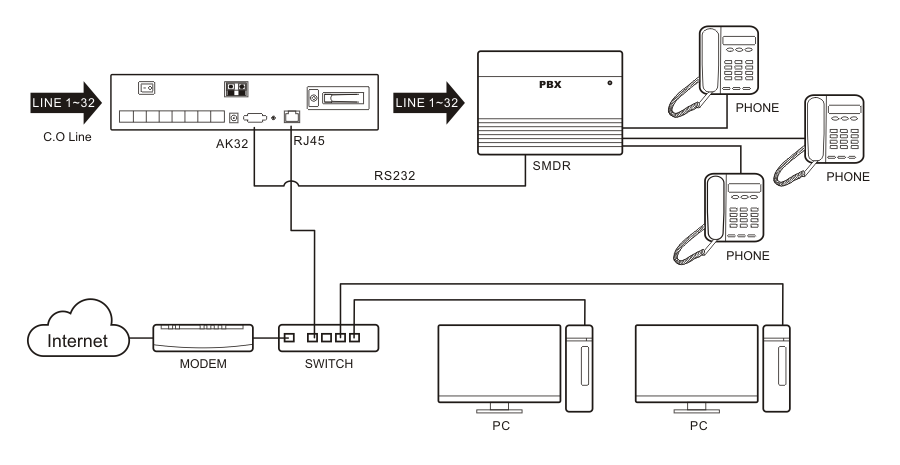

系統架構

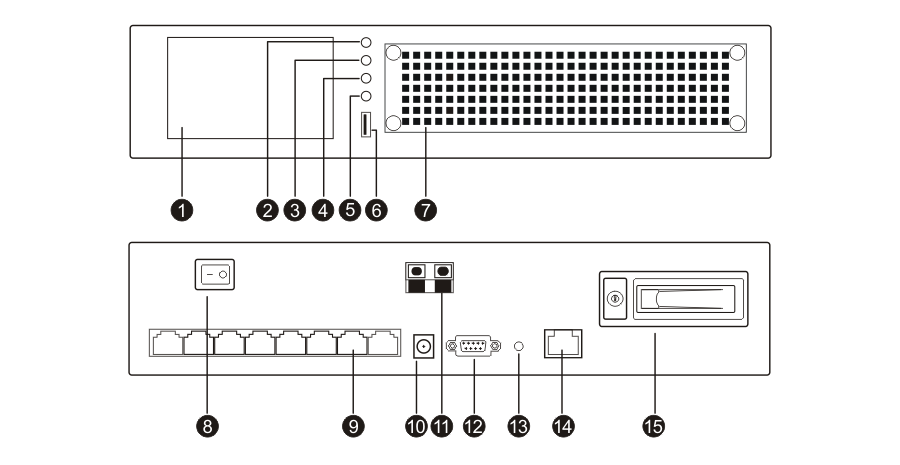

外觀介紹
| 1 | 5寸顯示屏分辨率 800*480 | 2 | 音量+ |
|---|---|---|---|
| 3 | 音量- | 4 | 耳機1 |
| 5 | 耳機2 | 6 | USB 軟件升級記錄存儲(在沒有硬盤的情況下臨時存儲) |
| 7 | 設備前面擋板可拆卸拔插錄音卡 | 8 | 設備電源開關 |
| 9 | 錄音儀接線盒RJ45接線編號1-8 每個RJ45接一個一轉四接線盒 | 10 | 電源連界面 DC19V 3.5A |
| 11 | 備用電源接線口 | 12 | 交換機SMDR 連接口 |
| 13 | 交換機SMDR數據讀寫指示燈有數據讀寫會閃燈正常亮紅色燈 | 14 | RJ45網口 |
| 15 | 硬盤盒(錄音存儲硬盤) |
規格信息
| 項目 | 規格 |
|---|---|
| 錄音端口數 | 8，16，24，32 |
| 錄音端口類型 | RJ45 |
| 顯示屏類型 | 5英寸TFT400*800顯示屏,電阻觸控屏 |
| 錄音存儲格式 | ADPCM 32Kbps/S |
| 單位儲存空間錄音時間 | 1GB可錄音70小時 |
| 最大支援儲存空間 | 2TB硬盤(可錄音14萬小時) |
| 出廠儲存容量 | 1TB硬盤(可錄音7萬小時) |
| 錄音啟動模式 | 壓控，聲控，鍵控，線路極性反轉 |
| 提機電壓檢測范圍 | 3-30V |
| 掛機電壓檢測范圍 | 10-80V |
| 支持CID類型 | DTMF/FSK |
| CID檢測靈敏度范圍 | 0 dB to &ndash；32dB |
| 錄音頻率范圍 | 100 Hz to 3400 Hz |
| 輸入阻抗 | AC:100K，DC:5.1M |
| 信噪比 | >60dB |
| 串音比 | >70dB |
| 電源適配器電壓 | DC19V/3.42A |
| 額定工作電流 | 1.5A |
| 最大啟動工作電流 | 2.5A |
| 額定功率 | 30W |
| 可選配電池類型 | 24V電池 |
| 工作溫度 | 0℃to 40℃ |
| 工作濕度 | 10% to 90 % |
| 網絡接口類型 | RJ-45 |
| 尺寸 | 43*39*9cm |
| 淨重 | 6.6kg |
型號說明
| 型號 | 錄音端口數 | 顯示屏 | 出廠儲存容量 |
|---|---|---|---|
| AK8 | 8 | 5"觸摸彩屏 | 1T硬盤 |
| AK16 | 16 | 5"觸摸彩屏 | 1T硬盤 |
| AK24 | 24 | 5"觸摸彩屏 | 1T硬盤 |
| AK32 | 32 | 5"觸摸彩屏 | 1T硬盤 |
